过滤洗涤干燥三合一 过滤洗涤干燥一体机 工艺流程
(1) 溶解：将PVA投入溶解釜中进行溶解，将PVA溶解成PVA水溶液；
(2) 过滤：将步骤(1)溶解的PVA水溶液与冷纯水用板式换热器进行热交换降温；
(3) 反应：将步骤(2)经降温的PVA水溶液投入反应釜中，当反应釜将PVA水溶液加热，投入丁醛、盐酸，PVA水溶液与丁醛、盐酸在反应釜中进行反应，反应后将反应物放至镇定釜内；
(4) 镇定：将步骤(3)反应后的反应物在镇定釜内进行升温；
(5) 保温：将步骤(4)的反应物在镇定釜内进行保温后，将反应物放至水洗釜；
(6) 水洗：将步骤(5)的反应物用回收利用水洗涤5次以上，具体是：先排水至水洗釜固定位置，然后补回收利用水至水洗釜内刻度线处，搅拌后排水至污水处理，重复上述动作5次以上；
(7) 洗酸：将步骤(6)的反应物用去离子水洗涤2次，具体是：先排水至水洗釜固定位置，然后补去离子水至水洗釜内刻度线处，搅拌后排水至污水处理，重复上述动作2次以上；
(8) 加碱中和盐酸：在步骤(7)的反应物中加入碱液进行中和反应，使其PH值；
(9) 洗碱：将步骤(8)的反应物中的水排放至回收池中，然后补去离子水至水洗釜刻度线处，搅拌后再次将水排放至回收池中，重复洗碱动作直至水洗釜内反应物的水电导率为50以下；
(10) 废水回收：将步骤(9)洗碱产生的废水进行回收，将废水排至废水回收池中，回收的废水用于下一次的洗酸工序；
(11) 甩干烘干：将步骤(10)的反应物抽至甩干机中进行甩干作业；
(12) 废水回收：将步骤(11)甩干烘干产生的废水进行回收，将废水排至废水回收池中，回收的废水用于下一次的洗酸工序；
(13) 成品：得到PVB树脂粉末。
过滤洗涤干燥三合一 过滤洗涤干燥一体机 技术改进
(1) 筒锥式过滤洗涤二合一水洗釜外侧设置加热夹套，采用蒸汽加热的方式进行。PVB水溶液放入水洗釜时，即开始加热，采用边加热，边水洗的方式进行操作。由于PVB在软化点在36～45℃，加热水洗，能利于水洗时将杂质排出，减少水洗次数和水洗时间，提高水洗效率。
(2) 筒锥式过滤洗涤二合一水洗釜的洗涤液出口设置在锥体底部。当水位下至釜底时，打开减压阀门，将釜内的水份全部抽离，加快水洗效率，提高产品品质。
(3) 水洗釜的锥形过滤器采用分段式设计，通过阀门控制可实现多段独立过滤、分段反吹洗，过滤出的洗涤液汇到总管排出，经双联式滤袋过滤器预处理后流入暂存罐。
(4) 暂存罐底部的高压泵将洗涤液输送的精密过滤器二次处理后，利用阀门控制两路输出；一路到三合一顶部的洗涤液进口，对物料进行初步洗涤提纯(回用)；另一路接到洗涤液处理管道，进入废液处置工序，可实现节能节水的效果，降低生产成本，提高效益。
(5) 筒锥式过滤洗涤二合一用于对物料的反复多次洗涤是理想的设备。物料在机内压干后，可在顶部洗涤液入口加入洗涤液, 然后通过空心轴和空心螺带的搅拌，对滤饼进行均匀再浆，再浆搅拌均匀后再把物料压干。若洗涤一次不够，可进行多次洗涤，这时重复上述步骤多次即可，操作方便，劳动强度极低。
(6) 筒锥式过滤洗涤二合一水洗釜装置结构简单，设计新颖，使用方便，通过离心泵和传送管的设置，可实现PVB液料的循环水洗，通过设置液位计，不仅能够在加料时控制加入水洗溶液的用量，防止容量过少达不到水洗效果，还可在水洗后监测PVB液料与杂质溶液的分界面，避免杂质与监测PVB液料的混合输出。

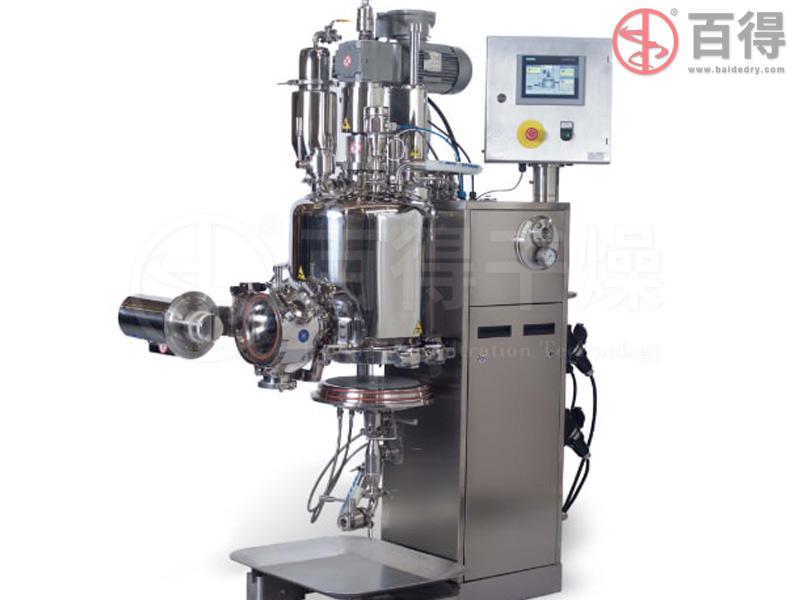

在实验室工艺模拟研发过程中，通常只有几十克新物质可用。为了保证具有代表性的结果，例如，在开发干燥工艺时，实验室干燥器是必要的，其工作体积小、体积小、并且尽可能灵活地适用于工艺模拟。为了满足这些要求，百得干燥与合作伙伴开发了一种新的实验室干燥机。客户的实验室经验与我们的干燥机设计和施工技术相结合，开发出了这款高度先进的模块化实验室级多功能过滤洗涤干燥机(专 利号：202323120704.6)。
